Productdetails
Plaats van herkomst: Shenzhen, China
Merknaam: JIG
Modelnummer: ZCT62/85130/200/280
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuk
Betalingscondities: L/C, D/A, D/P, T/T
Verminderingsverhouding: |
5-10 |
Nominaal vermogentorsie: |
4-130 N. M. |
Maximumoutputtorsie: |
3 maal het nominale koppel |
Het plaatsen Nauwkeurigheid: |
≤ 3anc-min |
Toegestane axiale belasting: |
8000n |
Precisie levensduur: |
30000 uur (intermitterende werking) |
Transmissieefficiency: |
90-95% |
Geluid: |
≤ 67 dB |
Installatiemethode: |
om het even welk |
Verminderingsverhouding: |
5-10 |
Nominaal vermogentorsie: |
4-130 N. M. |
Maximumoutputtorsie: |
3 maal het nominale koppel |
Het plaatsen Nauwkeurigheid: |
≤ 3anc-min |
Toegestane axiale belasting: |
8000n |
Precisie levensduur: |
30000 uur (intermitterende werking) |
Transmissieefficiency: |
90-95% |
Geluid: |
≤ 67 dB |
Installatiemethode: |
om het even welk |
Kenmerken:
1"Hole structuur
2,Hoge herhalende positioneringsnauwkeurigheid
3Hoge stijfheid
4,Hoge rotatie nauwkeurigheid
5Alle motorconfiguratie

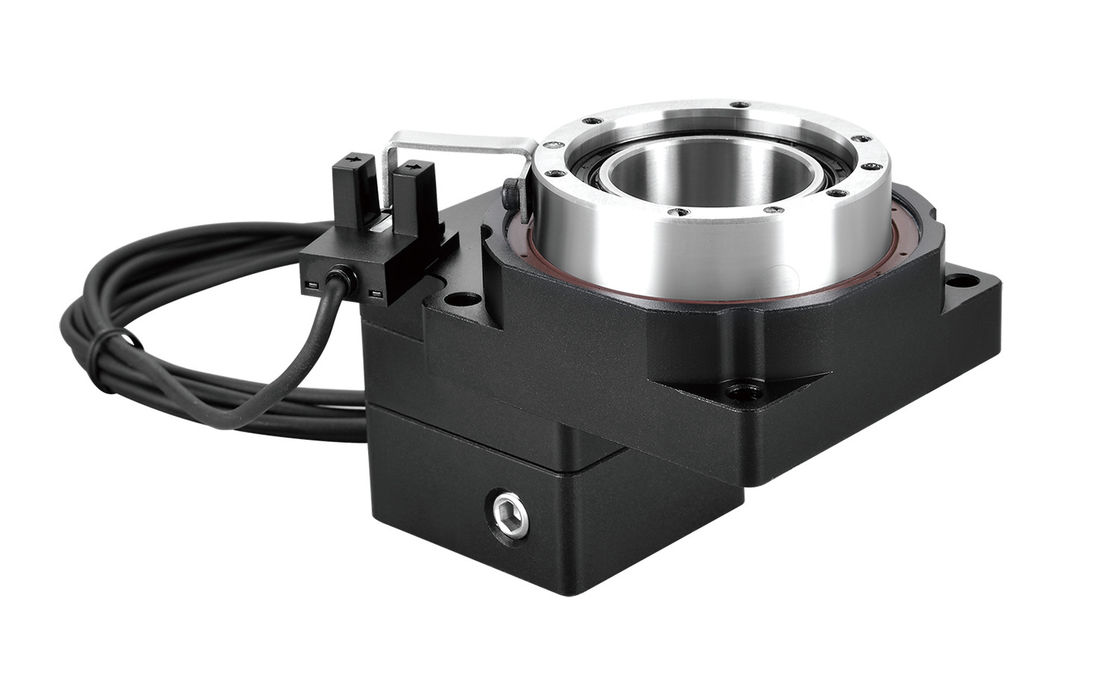

Het holle roterende platform vervangt rechtstreeks de camsplitter en DD-motor.Het holle draaiplatform is een digitaal draaiplatform met hoge precisie met het voordeel van lage kosten en hoge nauwkeurigheid, met een sterke markt in de categorie roterende platforms.
toepassing
1. Roterende werktafel in productielijn automatisering transformatie
2. Roterende schroeven in lasermarkerings- of graveringsmachines
3. Rotatieas in nauwkeurig uitlijningsmechanisme
4Lichte lading robotarmgewricht
5. Direct aandrijving met hoge precisie
6Hoog nauwkeurigheid, hoog koppel, hoge stijfheid, gemakkelijk te gebruiken, gecombineerd met krachtige gesloten-loop stappenmotoren
Voordeel
1. Directe aansluiting: De schijfafvoerasstructuur kan rechtstreeks worden aangesloten op het werkstuk met schijfbelasting, waardoor het ontwerp, de ontwikkelaarskosten en de aansluiting van de verbindende delen worden bespaard
De aankoopkosten van de aansluitingen.
2. Groot kaliber hol draaiend platform: eenvoudiger bedrading en leidingen.
3- versnellingsbakken: het bereiken van een zeer nauwkeurige positionering.
4Kort tijdspositionisatie: het kan de positionering van traagheidsbelastingen in een korte periode bereiken.
Gemeenschappelijke structurele vormen
Coaxieel
De motoras en de middelste as van de draaitafel zijn concentrisch en vormen een rechtstreeks roterend platform
Paraxiale type
zijdelingse roterende platform met motoras en middelste as van draaitafel in parallel gedrag
rechthoek
De motoras is loodrecht op de middelste as van de draaitafel en vormt een zijas draaiende platform
