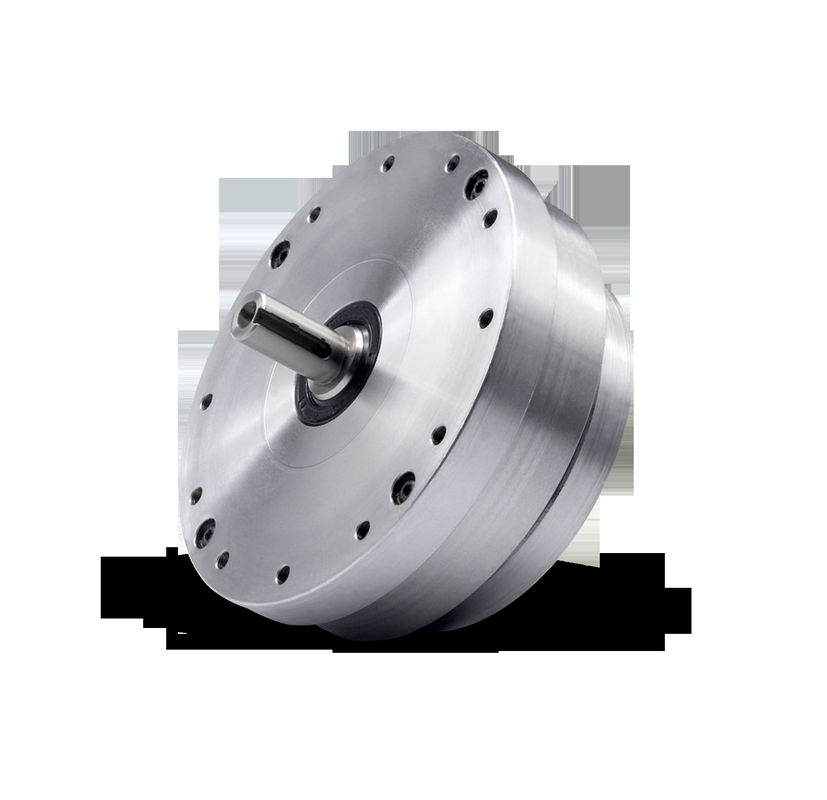

220V Spanningsgolfversnellingsbak met snelheidsverhouding 50-160 Harmonische snelheidsreducer

Productbeschrijving:

Harmonic Gear Drive is een innovatieve oplossing voor de overdracht van krachttoment met een laag geluidsniveau.en het is in staat om het toelaatbare piekkoppel bij start en stop te hanteren vanaf 3.3 tot en met 617 N.M. Bovendien kan de backgap tot 20-40 arc sec bereiken en is het geluidsniveau meestal ongeveer 65 dB, met een rendement tot 98%.de harmonische aandrijving spanningsgolf tandwiel is een geweldige keuze voor veel technische toepassingen.



Kenmerken:

Onze Harmonic Gear Drive is ontworpen met buitengewone precisie, waardoor betrouwbare en consistente bewegingscontrole gegarandeerd wordt.Deze hoge precisie draagt bij tot de grote geschiktheid van de harmonische aandrijving voor toepassingen die gedetailleerde en gestage bewegingen vereisen., bijvoorbeeld robotica, precisie-machines en geautomatiseerde systemen.

Een van de opmerkelijke voordelen van onze Harmonic Gear Drive is het eenvoudige en lichte lichaam.die leidt tot een afzonderlijk en kleinschalig transmissienetDe beknopte vorm en de lichte constructie maken het gemakkelijk om in beperkte toepassingen te worden gebruikt, terwijl de totale belasting minimaal blijft.

De Harmonic Gear Drive biedt grote versnellingsverlagingsverhoudingen binnen een enkelvoudig stadium, waardoor een uitgebreide snelheidsminimisering en koppelophoping in een compacte vorm mogelijk zijn.Dit vermogen vrijstelt het gebruik van versnellingen in meerdere fasen en maakt de vorming van een-stuk- en productieve vermogenstransmissie-systemen mogelijk.De hoge versnellingsverlagingsgraad maakt de harmonische aandrijving geschikt voor toepassingen die een enorm koppel en een exacte snelheidsregeling vereisen.

Onze Harmonic Gear Drive biedt een terugslagvrije werking, waardoor exacte en responsbewegingscontrole wordt gewaarborgd.resulterend in een adequate en onmiddellijke doorstromingHet ontbreken van een wimper is bijzonder belangrijk in toepassingen die specifieke positionering en bewegingscontrole vereisen.

De flexibele spline-configuratie, gecombineerd met hoogwaardige materialen en precisie, zorgt voor een zeer hoge torque.maakt een efficiënte koppeloverdracht en het gebruik van hoge koppelpielen mogelijkDeze hoge koppelcapaciteit maakt de harmonische aandrijving gunstig voor toepassingen die een intens koppelvermogen in een beknopt en licht pakket vereisen.

De Harmonic Gear Drive heeft een laag geluids- en trillingsniveau tijdens het werken.een gezondere en steviger werkomgeving mogelijk makenDeze eigenschap is opmerkelijk noodzakelijk voor toepassingen die een lager geluidsniveau vereisen, zoals wetenschappelijke instrumenten, medische apparaten en instrumenten voor het samenstellen van halfgeleiders.

We bieden aanpassingsmogelijkheden voor onze Harmonic Gear Drive om te voldoen aan specifieke toepassingsspecificaties.en montagealternatievenDe verbeteringsaspecten van onze harmonische aandrijving zorgen voor een uitgebreide integratie in verschillende bewegingscontrolesystemen en vermogenstransmissiesystemen, waardoor flexibiliteit en aanpassingsvermogen mogelijk zijn.



Technische parameters:

Parameter	Waarde
Productnaam	Harmonische versnellingsmotor
Invoervermogen	2.2 kW
Nominaal koppel bij 2000 r/min invoer	1.8-294N. M
Snelheidsverhouding	50 tot 160
Geluidsniveau	65 DB
Invoer snelheid	1000 RPM
Toegestane piekkoppel bij start en stop	3.3-617N. M
Spanning	220 V
Levensduur van het ontwerp	10000-15000H
Uitgangsvermogen	2.2 kW



Toepassingen:

Robotica
Harmonische versnellingsapparaten zijn van onschatbare waarde voor industriële robots, omdat ze een precieze en herhaalbare bewegingsregeling mogelijk maken.verschillende robotgewrichten en -verbindingen kunnen hoge reductieverhoudingen bereiken.Ruimtevaartuigen
Satellietmechanismen, actuatoren van ruimteschepen en vliegbesturingsoppervlakken van vliegtuigen hebben allemaal versnellingen nodig die kunnen opstaan om trillingen te lanceren en tegelijkertijd een nauwkeurige positionering te bereiken.De uitstekende eigenschappen van harmonische versnellingsapparaten maken ze perfect voor deze toepassing.Vervaardiging van halfgeleiders
In chipsfabrieken, waferverwerkingsapparatuur, lithografiesystemen en andere machines zijn afhankelijk van harmonische versnellingsapparaten voor hun ongeëvenaarde precisie en nauwkeurigheid.De nanoschaalbeweging van deze machines vereist tandwielen die zich niet laten slijten in de loop van de tijd..Medische apparatuur
Harmonische versnellingsdrijven zijn essentiële onderdelen van chirurgische robots, diagnostische beeldvormende apparaten en andere medische precisie systemen.Deze machines kunnen minimaal invasieve procedures met gemak uitvoeren..Optica en fotonica
Telescopen, microscopen, lasers en andere wetenschappelijke instrumenten vereisen een betrouwbare manier om lenzen en spiegels aan te passen.daarom worden ze vaak gebruikt in dergelijke apparaten.Automatisering
Voor pick-and-place-machines, geautomatiseerde geleide voertuigen en assemblagelijnen zijn harmonische versnellingsapparaten een onmisbaar onderdeel.Robots die zich herhaaldelijk bewegen, hebben vaak tandwielen nodig die gedurende langere tijd nauwkeurig kunnen werken.Toepassingen op zee
Onderwaterrobots, zeilbootwielen en scheepsstuurmechanismen kunnen effectief harmonische versnellingssystemen bevatten.Energie
Wanneer ze worden gebruikt in zonne-energie, getijdengeneratoren en brandstofcelmachines, vertonen harmonische versnellingsdrijvingen een bewonderenswaardige prestatie in continue buitenomgevingen.Fotografie
Professionele camera-stabilisatoren, luchtfilmsystemen en microscoopstadia vereisen soms kwalitatief hoogwaardige versnellingen die zorgen voor rustige bewegingen.Harmonische tandwiel aandrijvingen zijn zeer handig in dergelijke toepassingen.

Ondersteuning en diensten:

Harmonic Gear Drive biedt uitstekende technische ondersteuning en service voor onze klanten.

• Installatie- en installatiehulp
• Uitgebreide gebruikershandleidingen met gedetailleerde instructies
• Hulp bij het oplossen van problemen
• Software-updates en -upgrades
• Ondersteuning via live chat
• Telefoonsupport
• E-mailondersteuning
• Prioritaire ondersteuning voor klanten met een actieve serviceovereenkomst



Verpakking en verzending:

De Harmonic Gear Drive zal veilig verpakt worden om ervoor te zorgen dat hij veilig op zijn bestemming aankomt.De verpakkingsmaterialen die voor de Harmonic Gear Drive worden gebruikt, moeten sterk en duurzaam zijn om het product te beschermen tegen eventuele schade tijdens het vervoer.De volgende stappen zullen worden gevolgd tijdens het verpakken en verzenden van de Harmonic Gear Drive.

1. De harmonische versnellingsmotor wordt in een schokdemper verpakkingsdoos geplaatst.
2. De doos wordt afgesloten met een dikke laag bubbelfolie.
3. Vervolgens wordt de doos in een buitendoos van karton geplaatst.
4. De buitendoos wordt met stevige verpakkingstape bevestigd.
5. Het pakket wordt verzonden met behulp van een betrouwbare en snelle koeriersdienst.

De Harmonic Gear Drive wordt binnen 2 werkdagen na bestelling verzonden.
